一、概述及用途：

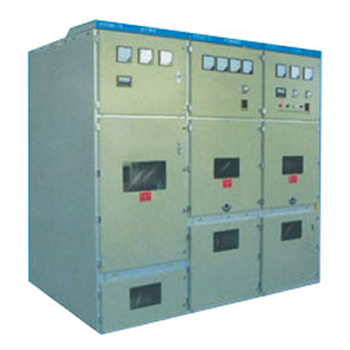

KYN28A-12（GZS1）金屬鎧裝式開關柜是中置式組裝結構，系我公司吸收消化德國西門子、瑞士ABB技術加以國產化的高新技術產品，該產品設計起點高、技術含量高、可靠性高。適用與3.6～12KV三相交流50HZ電網，作為接受和分配電能。并對電路實行控制、監測和保護之用。

二、使用環境：

周圍空氣溫度： +40℃ -10℃

相對濕度； 日平均不大于95% 月平均不大于90%

海拔高度： 不超過1000m

地震烈度： 不超過8度

使用場合： 無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場合

三、開關柜主要技術參數：

額定電壓12KV

額定電流630～3150A

額定頻率50HZ

額定動穩定電流（4S） 16、20、25、31.5、40、50 KA

額定動穩定電流（峰值）40、50、63、80、100、125KA

額定短路開斷電流16、20、25、31.5、40、50KA

額定短路關合電流（峰值）40、50、63、80、100、125KA

額定絕緣水平1min工頻耐壓(相間對地/斷口)42/48KV

雷電沖擊耐壓(相間對地/斷口)75/85KV

防護等級外殼為IP4X，隔室間、斷路器室打開為IP2X

四、產品結構特點：

1、開關柜的外殼由進口敷鋁鋅鋼板經CNC機床加工，并采取多重折邊工藝，使整個柜體不僅具有精度高、抗腐蝕性強及抗氧化作用。能確保不致因主電路短路時電動力及熱效應引起柜體的變形及損壞。柜門使用3mm的冷軋鋼板沖壓而成，并經塑粉靜電涂覆高溫固化處理。內外表面不側目、不反光且美觀大方，柜門顏色按用戶指定要求。機械聯鎖部分經酸洗、磷化鈍化、熱鍍鋅等表面處理工藝，確保設備壽命期內不會生銹。開關柜的外殼防護等級≥IP4X、面板打開后內部防護等級≥IP2X。

2、開關柜內根據功能不同分為繼電器儀表室、斷路器室、母線室、電纜室。各隔室間防護等級都達到IP2X，除繼電器室外，其它三室都分別有泄壓通道。由于采用了中置式形式，電纜室位置大大增加，因此設備可接多電纜。

2.1、繼電器儀表室：

儀表室內可安裝繼電器保護元件、儀表、帶電監察指示器以及特殊要求的二次設備。控制線路敷設在足夠空間的線槽內，并有金屬蓋板，左側線槽是為控制小母線的引進和引出預留的，開關柜自身的二次線敷設在右側，儀表隔室的側板上還留有小母線穿越孔位以便施工。

2.2、斷路器室：

開關柜斷路器手車位于柜正面中部的手車隔室內，在斷路器隔室內安裝了特定的導軌，供斷路器手車通過可旋轉的絲桿螺母機構在隔離滑行與固定。手車能在工作位置、試驗位置/隔離位置之間移動并保證動靜觸頭能自動對中，接觸良好。安裝在手車室的后壁上的隔板由金屬板制成，手車從隔離位置/試驗位置移動至工作位置過程中隔板自動地打開，反方向移動手車則完全隔板關閉，并可加裝掛鎖，防止帶電的靜隔離觸頭外露，從而保障了操作人員不觸及帶電體。手車在開關柜的門關閉情況下被操作，通過觀察窗可以看到手車在柜內所處的位置，同時也能看到手車上的ON（用以使斷路器合閘）/OFF（用以使斷路器分閘）按鈕和ON/OFF機械位置指示器以及儲能/釋能狀況指示器。

2.3、母線室：

母線從一臺開關柜引至另一臺開關柜，通過分支母線和靜觸頭固定。主母線和聯絡母線為矩行截面的圓角銅排，用于大電流負荷時需要用兩根矩行母線；母線全部用熱縮套管覆蓋。扁平的分支線通過螺栓連接與靜觸頭盒和主母線聯接。母線穿越開關柜隔板處用絕緣套管支撐，如果柜內出現內部故障電弧，就可以防止母線貫穿熔化，保證事故不蔓延鄰柜，并避免主母線因電動力的作用而變形。

2.4、電纜室：

電纜室的后壁可安裝電流互感器、電壓互感器、接地開關、避雷器等。斷路器手車和其下部水平隔板移開后，施工人員就能正面進入開關柜安裝電纜，在電纜室內設有特定的電纜連接導體，并可接1-6根單蕊電纜，同時在其下部還配制可拆卸的金屬封板，以確?，F(xiàn)場施工的方便。電流互感器安裝位置便于運行中檢查、巡視。在主回路不帶電時，可進行預防性試驗、檢修及更換，且二次線圈可靠接地。

3、防止誤操作的聯鎖裝置：

開關柜具有可靠的聯鎖裝置，為操作人員與維護人員提供可靠的安全保護，其作用如下：

3.1、手車從工作位置移至隔離/試驗位置后，活動簾板自動將靜觸頭盒隔開，防止誤入帶電隔離。

3.2、斷路器處于合閘狀態時，手車不能從工作位置拉出或從隔離/試驗位置推至工作位置；斷路器在手車已充分鎖定試驗位置或工作位置時才能被操作。

3.3、接地開關僅在手車處于隔離/試驗位置及柜外時才能被操作，當接地開關處于合閘狀態時，手車不能從隔離/試驗位置推至工作位置。

3.4、手車在工作位置時，二次插頭被鎖定，不能被拔出。

4、壓力釋放裝置：

在手車室、母線室和電纜室的上方均設有釋放裝置，當斷路器或母線發生內部故障電弧時，伴隨電弧的出現，開關柜內部的氣壓升高，頂部裝設的壓力釋放金屬板將自動打開釋放壓力和排匯氣體，以確保操作人員和開關柜的安全。

5、二次插頭與手車的位置聯鎖

開關柜上的二次線與手車的二次線的聯絡是通過二次插頭來實現的。二次插頭的動觸頭通過一個尼龍波紋伸縮管與手車相聯，二次靜觸頭座是裝設在開關柜斷路器室的右上方。手車只有在試驗/隔離位置時，才能插上和解除二次插頭，手車處于工作位置時，由于二次插頭被手車機械閉鎖裝置鎖定，所以無法拔出。斷路器手車在二次插頭未接通之前僅能分閘，由于斷路器手車的合閘機構被電磁鐵鎖定，所以無法使其合閘。

6、帶電顯示裝置：

開關柜內裝有帶電顯示裝置。該裝置由高壓傳感器和可攜帶顯示器兩部分組成。當需檢測A、B、C三相是否帶電時，只需將攜帶式顯示器插頭插入L1、L2、L3接口，如果顯示器動作，則表示母線或饋線側帶電。反之，則說明不帶電，同時它也能作為相序檢測器或電光指示器。其作用也是檢測高壓側上是否帶電。

7、照明裝置：

開關柜斷路器室內裝有照明燈，該燈具與高壓帶電體距離滿足國標標準要求，燈泡容量15W、電壓220V。

8、防止凝露：

防潮加熱器可根據柜內濕度情況智能啟停，防止絕緣件表面在低濕度情況下產生凝露。

9、接地裝置：

沿所有高壓開關柜的整體長度延伸方向設有4×40mm2銅母線作為專用接地體。

10、開關柜可配置微機綜合保護裝置,能有效可靠地對各種發電廠廠用、變電站站用及其它用戶的保護對象提供保護及實現遙測、遙信和遙控。裝置同時配置有RS232和RS485兩種通訊接口，用于與PC機及網絡通訊，滿足無人值班和綜合自動化的需要。
